Bantal Blok Flange Bearing

Galas bebibir blok bantal adalah sejenis bahagian yang digunakan secara meluas dan boleh dipercayai, yang memainkan peranan penting dalam pelbagai industri. Dengan saiz yang tepat, bahan berkualiti tinggi dan ciri reka bentuk termaju, ia memastikan operasi mesin yang lancar dan cekap. Dengan kepakaran kami dalam pemesinan CNC dan komitmen terhadap kualiti, Perkakasan Ningbo Shengfa menonjol sebagai pengeluar utama galas ini. Perniagaan yang mencari penyelesaian galas yang tahan lama, boleh disesuaikan, berprestasi tinggi digalakkan untuk bekerjasama dengan kami untuk memenuhi keperluan mereka. Dengan berbuat demikian, mereka boleh meningkatkan kecekapan, kebolehpercayaan dan hayat mesin.

Hantar Pertanyaan

Penerangan Produk

Galas Bebibir Blok Bantal daripada SHENGFA menggabungkan reka bentuk perumahan padat dengan ciri pelekap boleh laras untuk menyokong jentera di mana ruang pemasangan terhad dan ketepatan kedudukan aci adalah penting.

Galas menggunakan reka bentuk diameter dalam 8mm dengan lubang pelekap 5mm dan jarak lubang 37mm, menyediakan konfigurasi praktikal untuk pemasangan mekanikal kecil yang memerlukan sokongan aci yang stabil.

Dimensi keseluruhannya ialah:

Spesifikasi	Butiran
Diameter Gerbang Dalam	8mm / 0.31 inci
Diameter Lubang Pemasangan	5mm / 0.2 inci
Jarak Lubang Pemasangan	37mm / 1.46 inci
Saiz Keseluruhan	48mm × 27mm × 11mm
Bahan Perumahan	Aloi zink
Proses Pemesinan	Pemesinan ketepatan CNC

Perbezaan Teras dalam Reka Bentuk Galas Bebibir Bertempat

Dinamik Beban Struktur: Blok Bantal lwn Perumahan Bebibir

Tidak seperti blok bantal standard yang melekap selari dengan paksi aci pada alas tapak rata, perumah bebibir dipasang berserenjang dengan bingkai mesin. Orientasi pelekap menegak ini menyokong penembusan paksi melalui sekat, dinding bingkai dan plat sisi mesin sambil mengekalkan keserenjang yang tepat.

Geometri Penjajaran Sendiri lwn. Lekap Tegar

Pesongan aci dan herotan struktur di bawah beban menyebabkan laluan perlumbaan pramatang renggang pada pelekap galas tegar. SHENGFA Pillow Block Flange Bearing menyepadukan reka bentuk permukaan menegak boleh laras. Ciri penentududukan diri ini mengimbangi ketidaksejajaran sudut kecil semasa pemasangan bingkai, memastikan pengagihan beban sekata merentas semua elemen gelek.

Integriti Bahan: Aloi Zink lwn Besi Tuang

Walaupun perumah besi tuang tradisional berat dan mudah retak di bawah hentaman setempat, aloi zink die-cast gred tinggi memberikan kekuatan hasil struktur yang luar biasa dan rintangan kakisan. Permukaan luar yang digilap CNC berketepatan membantu pelesapan haba, menghalang pengumpulan haba semasa operasi berkelajuan tinggi yang dilanjutkan.

Aplikasi

Oleh kerana strukturnya yang padat dan ciri-ciri pelekap boleh laras, Pillow Block Flange Bearing digunakan merentasi pelbagai industri yang memerlukan sokongan putaran aci yang boleh dipercayai.

Aplikasi biasa termasuk:

Peralatan Penyampaian Bahan

Galas menyokong putaran aci penghantar dan membantu mengekalkan pergerakan bahan yang lancar semasa operasi berterusan.

Jentera Pertanian

Peralatan pertanian mendapat manfaat daripada struktur galas padat yang boleh beroperasi di bawah perubahan beban dan keadaan luar.

Peralatan Pemprosesan Tekstil dan Filem

Jentera berkelajuan tinggi memerlukan kedudukan aci yang stabil untuk mengekalkan ketepatan pengeluaran yang konsisten.

Jentera Percetakan

Sokongan putaran aci ketepatan membantu mengekalkan pergerakan mekanikal yang stabil semasa operasi pencetakan.

Peralatan Pemprosesan Makanan

Pemilihan galas memainkan peranan penting dalam mengekalkan operasi yang boleh dipercayai dalam persekitaran di mana kebersihan dan kestabilan peralatan adalah penting.

Panduan Pemilihan & Integrasi Teknikal

Bagaimanakah cara saya memilih antara bebibir 2 bolt dan 4 bolt?

Perumahan Bebibir 2-Bolt (Corak Berlian): Sesuai untuk beban jejarian ringan hingga sederhana dan bingkai mesin padat yang ruang pelekap dihadkan (cth., jejak 48mm × 27mm). Memudahkan penggerudian bingkai dan mengurangkan berat pelekap.

Perumah Bebibir 4-Bolt (Corak Segiempat): Disyorkan untuk aplikasi penghantaran kuasa tugas berat yang tertakluk kepada beban hentakan yang teruk, daya pelbagai arah dan beban tergantung berat.

Apakah saiz yang saya perlukan?

Padankan diameter aci nominal terus dengan saiz gerudi galas (8mm / 0.31 in). Sahkan bahawa pic pelekap (37mm / 1.46 in) sejajar dengan corak lubang bingkai sedia ada. Untuk toleransi aci tersuai atau aci metrik/imperial bukan standard, SHENGFA menyediakan pilihan pemesinan CNC tersuai.

Apakah bahan yang ada?

Zink Aloi: Standard untuk aplikasi perindustrian yang mudah karat, ringan, berketepatan tinggi (pembungkusan makanan, mesin percetakan, peralatan perubatan).

Besi Tuang / Besi Mulur: Untuk perlombongan industri berat, metalurgi dan peralatan pertanian berat.

Aloi Tersuai / Keluli Tahan Karat: Tersedia melalui permintaan OEM untuk pembersihan khusus atau persekitaran kimia yang melampau.

Bagaimanakah saya mengelakkan kegagalan pramatang?

Cegah Gelinciran Aci: Ketatkan kedua-dua skru set cincin dalam sama rata untuk mengunci aci dengan selamat.
Penyelewengan Permulaan yang Betul: Gunakan muka menegak boleh laras semasa pemasangan untuk mengesahkan keserenjang bingkai.
Kawal Geseran Operasi: Pastikan raceway yang digilap CNC kekal bersih semasa penyelenggaraan untuk mengelakkan pengumpulan serpihan.

Penyesuaian OEM/ODM & Keupayaan Penyumberan Strategik

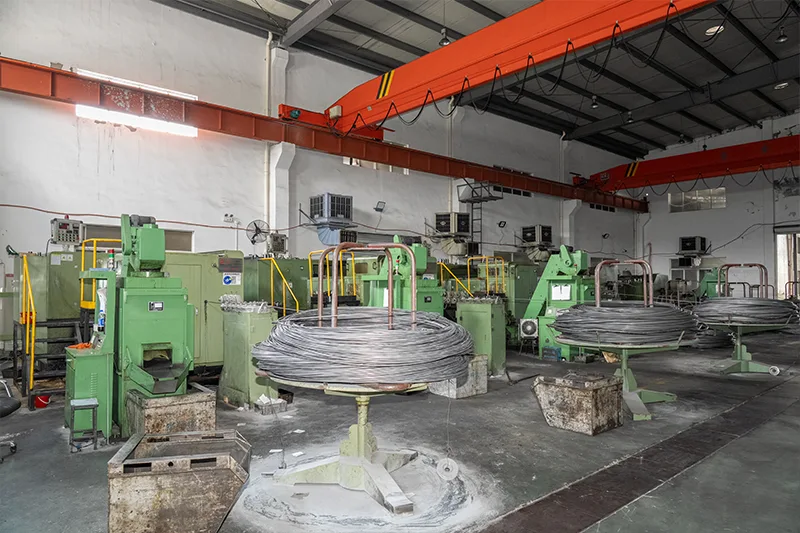

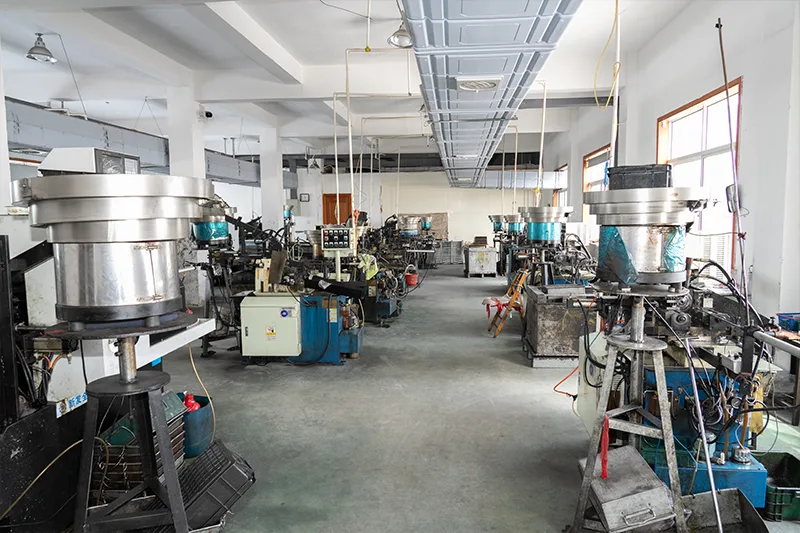

Infrastruktur Pengeluaran Ketepatan

Perkakasan Ningbo Shengfa telah menyampaikan penyelesaian pembuatan logam tersuai sejak 2007. Beroperasi di Ningbo, Zhejiang, kilang kami menyepadukan pengeluaran komprehensif dan peralatan pemeriksaan kualiti:

Pusat Pemesinan CNC & Unit Pusing: Memberikan toleransi yang konsisten merentasi pengeluaran volum tinggi.

Mesin Pengukur Selaras (CMM) & Projektor Optik 2D: Mengesahkan 100% ketepatan dimensi pada saiz gerudi, padang pelekap dan profil permukaan.

Penguji Kekasaran Permukaan & Pembersihan Ultrasonik: Menjamin laluan perlumbaan yang lancar dan sifar kecacatan untuk meminimumkan bunyi operasi dan geseran.

Pilihan Penyesuaian untuk Rakan Kongsi Penyumberan Global

Kami menyokong pembuatan tersuai yang disesuaikan dengan reka bentuk peralatan tertentu:

Saiz gerek tersuai, jarak lubang bolt dan profil perumah.

Rawatan permukaan khusus, anodisasi, atau salutan pelindung.

Pemilihan aloi khusus untuk saluran pemprosesan suhu tinggi atau washdown.

Penjenamaan label peribadi dan pembungkusan pukal khusus untuk pengedar.

Rantaian Bekalan Global & Logistik Perolehan Pukal

Perkakasan Ningbo Shengfa mengekalkan rangkaian eksport global yang mantap:

Amerika Utara: Amerika Syarikat, Kanada

Eropah: United Kingdom, Belanda, Belgium, Itali

Asia & Oceania: Jepun, Korea, Vietnam, Malaysia, Australia, New Zealand

Sama ada menggantikan komponen standard pada jentera tekstil berkelajuan tinggi, talian pemprosesan filem atau penghantar pertanian, pasukan kejuruteraan kami menilai lukisan CAD dan spesifikasi teknikal untuk menyampaikan sebut harga pantas dan masa pendahuluan yang singkat.
